Cisco三层网络交换机划分vlan与普通路由器组网

网络架构

硬件

  • 路由器：6口爱快软路由

  • 交换机：Cisco 3560 Series （48口百兆电口、4口千兆光口）

网络规划

  • 交换机直连软路由，并在交换机上划分vlan，设备DHCP进行联网。

  • 路由器lan口网段：192.168.2.0

  • 路由器网关：192.168.2.1

  • 交换机划分2个vlan（vlan 10、vlan 20）

  • 交换机f0/1端口（1号口）直连路由器的lan口

  • 交换机f0/2 - 16端口划分为vlan 10

  • 交换机f0/17 - 32端口划分为vlan 20

  • vlan 10的网段：192.168.10.0 网关：192.168.10.1 子网掩码：255.255.255.0

  • vlan 20的网段：192.168.20.0 网关：192.168.20.1 子网掩码：255.255.255.0

  • 两个vlan均开启DHCP

  • 路由器设置两根vlan对应的静态路由地址，目的地址指向vlan的网段，网关IP为路由器的网关IP。

  • 交换机仅启用IPv4网络

整套流程

  • 交换机关闭tftp提醒

  • 交换机开启路由模式

  • 创建vlan

  • 将需要的端口添加到vlan并允许访问

  • 查看vlan信息

  • 设置vlan的网关IP、子网掩码、网段、DHCP地址池、DNS地址

  • 设置交换机的默认路由

  • 给用于和路由器连接的端口设置IP，并启用三层接口。

  • 保存配置

  • 热重启交换机

  • 重新配置与路由器的上联接口IP

  • 保存配置并重启交换机

  • 路由器设置静态路由

  • 保留网关IP不下发（可选）

屏蔽交换机tftp提醒

  • Console连接Cisco交换机操作时，不停的弹出%Error opening tftp://255.255.255.255/ciscortr.cfg (Timed out)提醒

  • 影响操作，也很烦人。

  • 解决办法

    Switch#
%Error opening tftp://255.255.255.255/router-confg (Timed out)
%Error opening tftp://255.255.255.255/ciscortr.cfg (Timed out)
Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#no service config    #关闭服务配置信息
Switch(config)#exit    #退出
Switch#wr    #保存
Building configuration...

00:09:34: %SYS-5-CONFIG_I: Configured from console by console[OK]
Switch#
Switch#copy running-config startup-config    #保存到启动配置里
Destination filename [startup-config]?    #按Enter键确认
Building configuration...
[OK]
Switch#reload    #热重启交换机
Proceed with reload? [confirm]   #按Enter键确认

00:07:56: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.

注意事项

  • 因为此交换机较老，所以文中所用的f0/1这种是指对应的百兆端口0模块的1号端口

  • 如果你是千兆交换机端口就将f换成对应的g

  • E口是Ethernet接口，叫以太网接口，速率10兆。

  • F口是FastEthernet接口，叫快速以太网口，速率100兆。

  • G口是GigabitEthernet接口，叫千兆以太网口，速率1000兆。

  • interface f0/1的含义如下：
    interface：进入接口模式所必须的关键字。
    fastethernet：接口类型，fastethernet表示快速以太网，即百兆位以太网。
    0/1：“0”表示模块号，也就是0号模块；“1”表示端口号。

  • interface g1/1/1 的意思就是进入千兆接口第一板卡的第一槽位的第一端口。

交换机分段设置教程

  1. 设备为三层网络交换机，48口百兆电口，4口千兆光口，已恢复出厂设置，未设置密码。
    f0/1端口留作连接路由器

  2. 开启三层网络交换机的路由模式

    Switch>enable    #进入特权模式
Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#ip routing    #开启三层网络交换机的路由模式
Switch(config)#

  3. 创建vlan 10、vlan 20

    Switch(config)#vlan 10    #创建vlan 10
Switch(config-vlan)#exit    #退出
Switch(config)#vlan 20    #创建vlan 20
Switch(config-vlan)#exit    #退出
Switch(config)#

  4. 批量添加端口到vlan 10、vlan 20

    Switch(config)#int range f0/2 - 16    #批量管理接口2-16号端口（注意端口之间的空格）
Switch(config-if-range)#switchport access vlan 10   #设置端口可以访问vlan 10
Switch(config-if-range)#end   #不设置其他的了退出
Switch#
00:11:31: %SYS-5-CONFIG_I: Configured from console by console
Switch#conf t    #重新进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range f0/17 - 32    #批量管理接口2-16号端口（注意端口之间的空格）
Switch(config-if-range)#switchport access vlan 20   #设置端口可以访问vlan 20
Switch(config-if-range)#end   #不设置其他的了退出
Switch#

  5. 查看vlan信息

    Switch#show vlan    #列出vlan信息

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/33, Fa0/34, Fa0/35
                                                Fa0/36, Fa0/37, Fa0/38, Fa0/39
                                                Fa0/40, Fa0/41, Fa0/42, Fa0/43
                                                Fa0/44, Fa0/45, Fa0/46, Fa0/47
                                                Fa0/48, Gi0/1, Gi0/2, Gi0/3
                                                Gi0/4
10   VLAN0010                         active    Fa0/2, Fa0/3, Fa0/4, Fa0/5
                                                Fa0/6, Fa0/7, Fa0/8, Fa0/9
                                                Fa0/10, Fa0/11, Fa0/12, Fa0/13
                                                Fa0/14, Fa0/15, Fa0/16
20   VLAN0020                         active    Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Fa0/25, Fa0/26, Fa0/27, Fa0/28
                                                Fa0/29, Fa0/30, Fa0/31, Fa0/32
30   VLAN0030                         active
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup


Switch#

  6. 设置vlan 10的网关IP、子网掩码、网段、DHCP地址池、DNS地址

    Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int vlan 10    #进入vlan 10
Switch(config-if)#
00:23:07: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
Switch(config-if)#ip address 192.168.10.1 255.255.255.0    #设置vlan 10的网关IP和子网掩码
Switch(config-if)#exit    #退出
Switch(config)#ip dhcp pool vlan10    #创建一个DHCP地址池为vlan10（和划分的vlan名字一样好区分）
Switch(dhcp-config)#network 192.168.10.0 255.255.255.0    #设置地址池的网段和子网掩码
Switch(dhcp-config)#default-router 192.168.10.1    #设置地址池的默认网关IP
Switch(dhcp-config)#dns-server 223.5.5.5 114.114.114.114    #设置地址池的DNS
Switch(dhcp-config)#exit    #退出
Switch(config)#

  7. 设置vlan 20的网关IP、子网掩码、网段、DHCP地址池、DNS地址

    Switch>enable    #进入特权模式
Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int vlan 20    #进入vlan 20
Switch(config-if)#
00:46:53: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
Switch(config-if)#ip address 192.168.20.1 255.255.255.0    #设置vlan 10的网关IP和子网掩码
Switch(config-if)#exit    #退出
Switch(config)#ip dhcp pool vlan20    #创建一个DHCP地址池为vlan10（和划分的vlan名字一样好区分）
Switch(dhcp-config)#network 192.168.20.0 255.255.255.0    #设置地址池的网段和子网掩码
Switch(dhcp-config)#default-router 192.168.20.1    #设置地址池的默认网关IP
Switch(dhcp-config)#dns-server 223.6.6.6 8.8.8.8    #设置地址池的DNS
Switch(dhcp-config)#exit    #退出
Switch(config)#

  8. 设置交换机的默认路由

    Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.1   #配置交换机的默认路由，最后的路由器地址是你路由器网关IP。

  9. 配置f0/1端口IP地址

    Switch(config)#interface fastethernet 0/1   #进入f0/1端口
Switch(config-if)#no switchport   #关闭二层接口并启用三层接口。
Switch(config-if)#
00:52:22: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down
00:52:23: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to down
00:52:25: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Switch(config-if)#ip address 192.168.2.100 255.255.255.0    #设置此接口的IP地址和子网掩码（设置的是你路由器上空闲的IP地址给这个接口）
192.168.2.0 overlaps with Vlan1
Switch(config-if)#no shutdown    #启用端口
Switch(config-if)#exit    #退出
Switch(config)#exit    #退出
Switch#

  10. 保存配置

    Switch#wr    #保存当前配置
Building configuration...
[OK]
Switch#copy running-config startup-config    #将当前配置的运行参数写入到启动配置文件中
Destination filename [startup-config]?    #按Enter键确定
Building configuration...
[OK]
Switch#

  11. 热重启交换机

    Switch#reload    #热重启交换机
Proceed with reload? [confirm]

00:56:32: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.
Base ethernet MAC Address: 00:1e:13:97:21:80
Xmodem file system is available.
The password-recovery mechanism is enabled.
Initializing Flash...

  12. 查看交换机配置

    Switch>enable    #进入特权模式
Switch#config    #进入全局配置模式
Configuring from terminal, memory, or network [terminal]? no
?Must be "terminal", "memory" or "network"
Switch#show running-config    #查看运行的配置
Building configuration...

Current configuration : 3270 bytes
!
version 12.2
no service pad
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname Switch
!
!
no aaa new-model
system mtu routing 1500
ip subnet-zero
ip routing
!
ip dhcp pool vlan10    #vlan 10的DHCP地址池
   network 192.168.10.0 255.255.255.0
   default-router 192.168.10.1
   dns-server 223.5.5.5 114.114.114.114
!
ip dhcp pool vlan20    #vlan 20的DHCP地址池
   network 192.168.20.0 255.255.255.0
   default-router 192.168.20.1
   dns-server 223.6.6.6 8.8.8.8
!
!
!
!
no file verify auto
spanning-tree mode pvst
spanning-tree extend system-id
!
vlan internal allocation policy ascending
!
interface FastEthernet0/1
 no switchport
 no ip address
!
interface FastEthernet0/2
 switchport access vlan 10
!
interface FastEthernet0/3
 switchport access vlan 10
!
interface FastEthernet0/4
 switchport access vlan 10
!
interface FastEthernet0/5
 switchport access vlan 10
!
interface FastEthernet0/6
 switchport access vlan 10
!
interface FastEthernet0/7
 switchport access vlan 10
!
interface FastEthernet0/8
 switchport access vlan 10
!
interface FastEthernet0/9
 switchport access vlan 10
!
interface FastEthernet0/10
 switchport access vlan 10
!
interface FastEthernet0/11
 switchport access vlan 10
!
interface FastEthernet0/12
 switchport access vlan 10
!
interface FastEthernet0/13
 switchport access vlan 10
!
interface FastEthernet0/14
 switchport access vlan 10
!
interface FastEthernet0/15
 switchport access vlan 10
!
interface FastEthernet0/16
 switchport access vlan 10
!
interface FastEthernet0/17
 switchport access vlan 20
!
interface FastEthernet0/18
 switchport access vlan 20
!
interface FastEthernet0/19
 switchport access vlan 20
!
interface FastEthernet0/20
 switchport access vlan 20
!
interface FastEthernet0/21
 switchport access vlan 20
!
interface FastEthernet0/22
 switchport access vlan 20
!
interface FastEthernet0/23
 switchport access vlan 20
!
interface FastEthernet0/24
 switchport access vlan 20
!
interface FastEthernet0/25
 switchport access vlan 20
!
interface FastEthernet0/26
 switchport access vlan 20
!
interface FastEthernet0/27
 switchport access vlan 20
!
interface FastEthernet0/28
 switchport access vlan 20
!
interface FastEthernet0/29
 switchport access vlan 20
!
interface FastEthernet0/30
 switchport access vlan 20
!
interface FastEthernet0/31
 switchport access vlan 20
!
interface FastEthernet0/32
 switchport access vlan 20
!
interface FastEthernet0/33
!
interface FastEthernet0/34
!
interface FastEthernet0/35
!
interface FastEthernet0/36
!
interface FastEthernet0/37
!
interface FastEthernet0/38
!
interface FastEthernet0/39
!
interface FastEthernet0/40
!
interface FastEthernet0/41
!
interface FastEthernet0/42
!
interface FastEthernet0/43
!
interface FastEthernet0/44
!
interface FastEthernet0/45
!
interface FastEthernet0/46
!
interface FastEthernet0/47
!
interface FastEthernet0/48
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
!
interface GigabitEthernet0/3
!
interface GigabitEthernet0/4
!
interface Vlan1    #重启后此交换机的f0/1端口IP被设置为DHCP，所以重启后未获取到IP，导致显示没有网络，需要重新配置接口IP地址。
 ip address dhcp
!
interface Vlan10    #vlan 10的网关IP和子网掩码
 ip address 192.168.10.1 255.255.255.0
!
interface Vlan20    #vlan 20的网关IP和子网掩码
 ip address 192.168.20.1 255.255.255.0
!
ip classless    #三层网络交换机的默认路由指向你的路由器网关IP
ip route 0.0.0.0 0.0.0.0 192.168.2.1
ip http server
!
!
control-plane
!
!
line con 0
line vty 0 4
 login
line vty 5 15
 login
!
end

Switch#

  13. 重启后此交换机的f0/1端口IP被设置为DHCP，所以重启后未获取到IP，导致后面显示没有网络，重新配置接口IP地址。
    测试是重新配置后重启交换机，恢复正常。
    或者试试在你的路由器上绑定交换机的MAC地址给它设置一个静态IP（和前面设置的IP一致）。

    Switch>enable    #进入特权模式
Configuring from terminal, memory, or network [terminal]? no    #输入no
?Must be "terminal", "memory" or "network"
Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastethernet 0/1    #进入接口模式，进入f0/1端口
Switch(config-if)#ip address 192.168.2.100 255.255.255.0    #重新设置端口IP地址和子网掩码
Switch(config-if)#
Switch(config-if)#exit    #退出
Switch(config)#exit    #退出
Switch#

设置静态路由

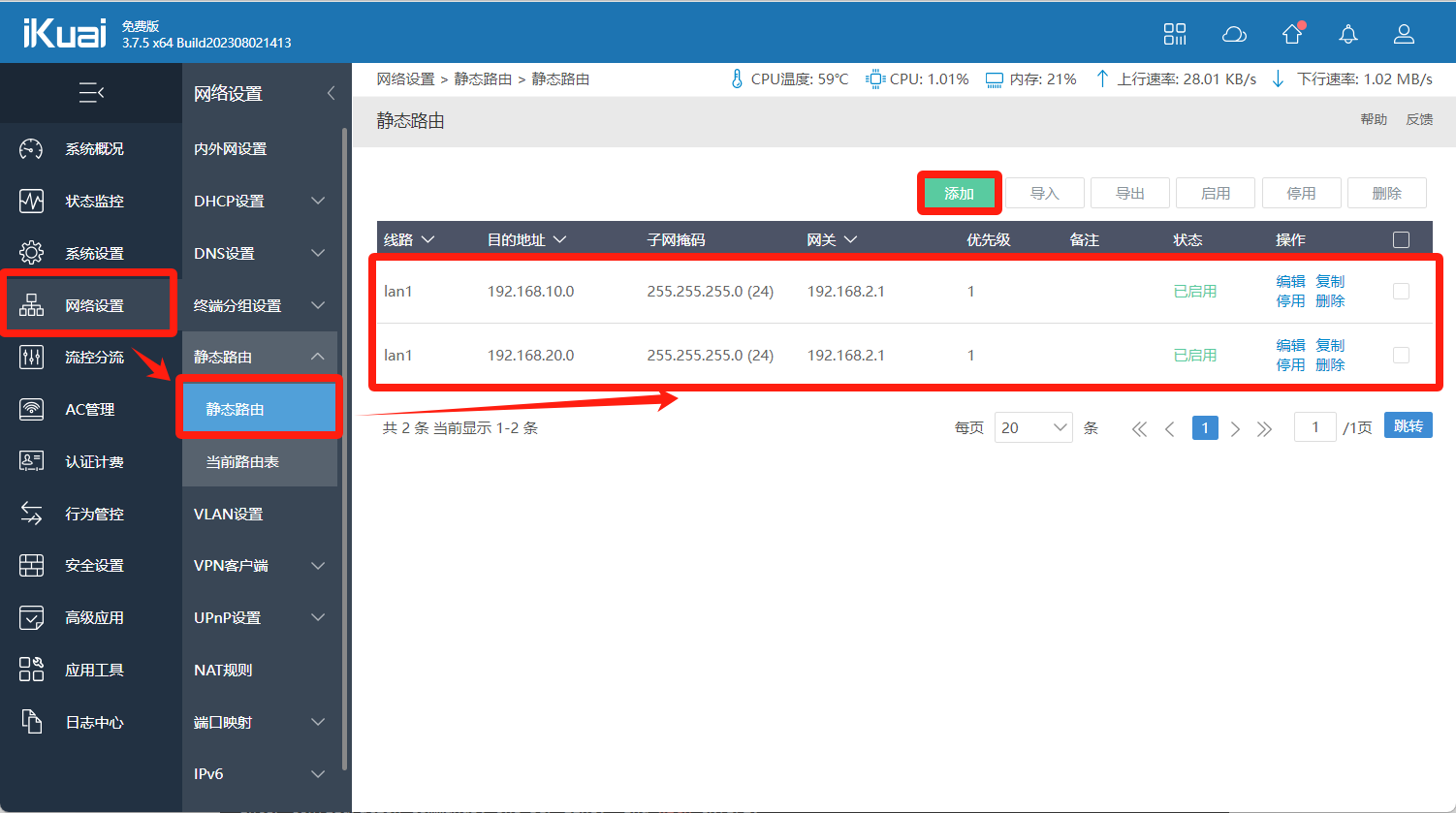

  1. 打开你的路由器后台，设置静态路由。
    线路：自动/对应的lan口
    目的地址：划分的vlan的网段地址
    子网掩码：要和你的交换机上设置的一致
    网关：你的路由器的网关IP地址
    其他的默认即可

扩展设置

保留网关IP不下发，排除IP地址。

  1. 想设置几个就设置几遍

    Switch>enable    #进入特权模式
Switch#conf t    #进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#ip dhcp excluded-address 192.168.10.1    #排除下发的IP地址，自行替换。
Switch(config)#ip dhcp excluded-address 192.168.20.1    #排除下发的IP地址，自行替换。
Switch(config)#


👇👇👇
