Windows端 Cisco VPN 运行UmbrellaDiagnostic诊断网络数据

用途

  • 公司分部使用Cisco Secure Client VPN客户端进行连接到集团内部网络，访问内部网站时缓慢。

  • 使用Cisco Secure Client VPN（AnyConnect）自带的UmbrellaDiagnostic工具进行诊断

诊断方法

  1. 前提：你的测试电脑上已安装好Cisco Secure Client VPN（AnyConnect）客户端

  2. 截图为UmbrellaDiagnostic诊断工具，先双击运行，如果没有的就看文末手动下载安装。

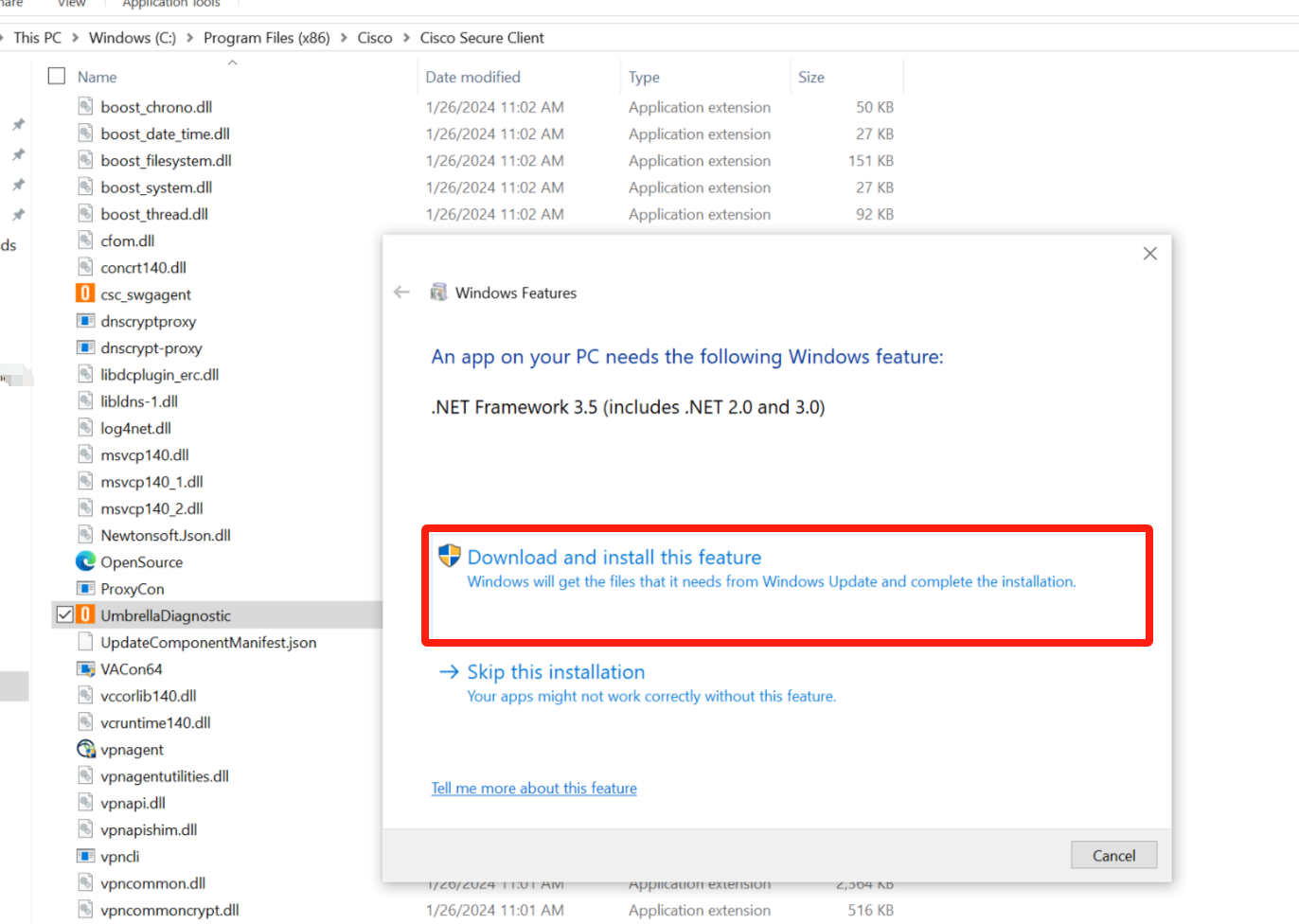

  3. 根据提示安装 .NET Framework 3.5

  4. 打开CMD命令窗口，进入Cisco Secure Client VPN（AnyConnect）的默认安装路径

    cd C:\Program Files (x86)\Cisco\Cisco Secure Client

  5. 运行命令对指定的网站（例如www.baidu.com）进行诊断

    UmbrellaDiagnostic.exe --domain=www.baidu.com --silent

  6. 诊断工具将自动运行并导出数据到默认路径
    下面为完整操作步骤记录

    Microsoft Windows [Version 10.0.19044.4170]
(c) Microsoft Corporation. All rights reserved.

C:\Users\Support>cd C:\Program Files (x86)\Cisco\Cisco Secure Client

C:\Program Files (x86)\Cisco\Cisco Secure Client>UmbrellaDiagnostic.exe --domain=www.baidu.com --silent

C:\Program Files (x86)\Cisco\Cisco Secure Client>Running all tests... please wait...
outputFile=C:\Users\Support\AppData\Local\Temp\tmp8EDB.tmp
url=Diagnostic ID 1780199
Tests complete!

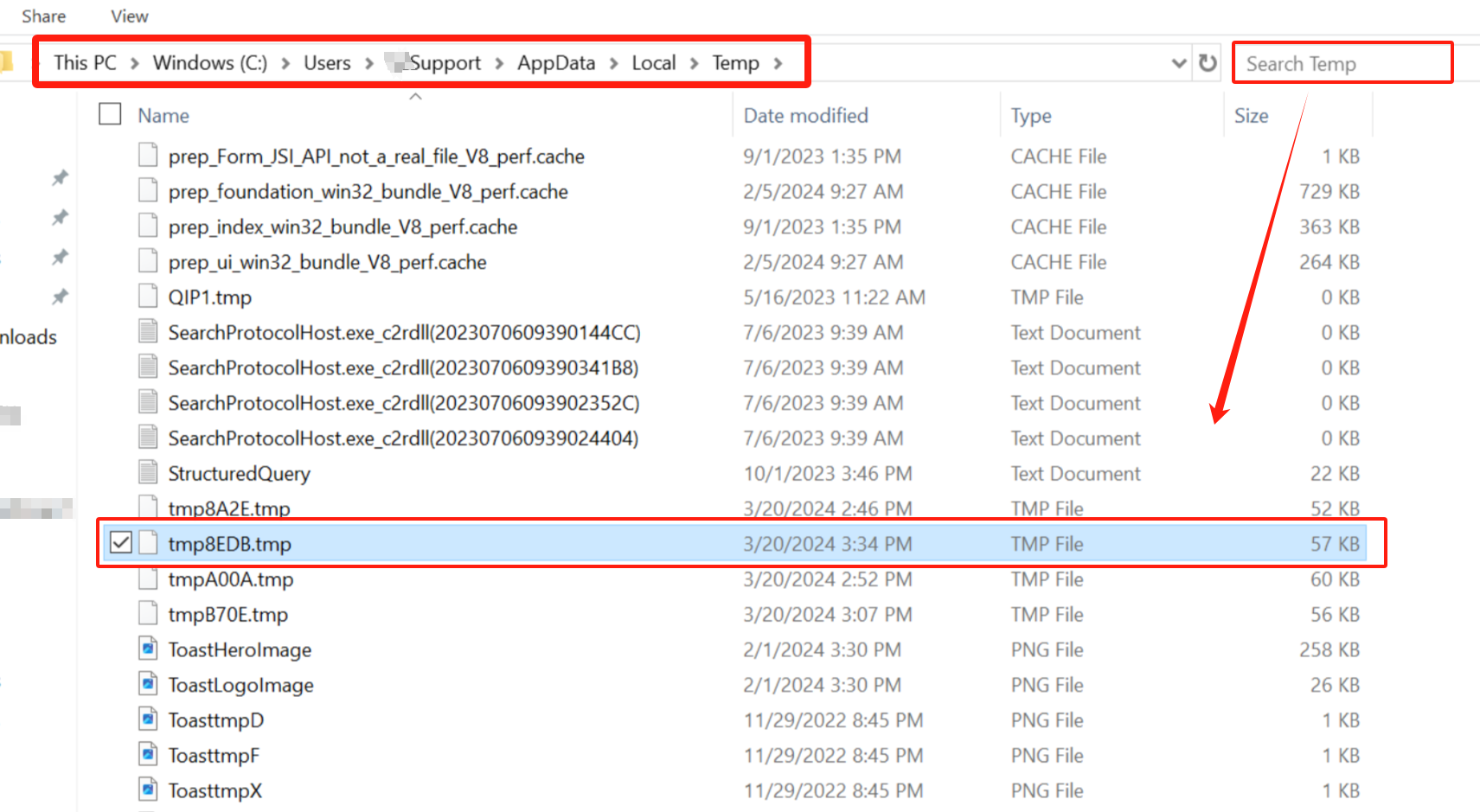

  7. 诊断文件将自动保存到C:\Users\Support\AppData\Local\Temp\目录内（具体路径上面会显示，自己复制粘贴到文件资源管理器中访问即可。）
    然后自己再搜索出来对应的文件拷贝走进行查看。

官方用法示例

  • 此命令将自动运行诊断，不向用户显示任何内容，并包括对“ProblematicDomain.com”的特定检查。然后，诊断将结果提交到 opendns.appspot.com，并将“appspot=URL”打印到命令提示符/控制台，并将生成的 appspot URL 提交给支持部门。

    UmbrellaDiagnostic.exe --domain=ProblematicDomain.com --silent

  • 此命令自动运行诊断，不向用户显示任何内容。然后，诊断程序会在诊断工具本地计算机上的 C：\windows\temp\diag.txt 处创建一个输出文件。

    UmbrellaDiagnostic.exe --silent --output=C：\windows\temp\diag.txt

  • -d, --domain=VALUE

    测试要定位的特定域（例如 ProblematicDomain.com）

    -s, --silent

    在静默模式下自动运行测试（不会显示 UI 或新窗口;默认为 -i 输出）

    -i, --internet

    将所有结果输出到 diagnostic.opendns.com;目标 URL 将作为“appspot=URL”输出到控制台

    -o, --output=VALUE

    输出到一个文件，该文件将作为“outputFile=FILE”打印到控制台;可以是一个完整的路径，如果需要，请确保使用“引号”

    -c, --console

    将所有结果以文本形式输出到控制台

    --erc

    强制执行漫游客户端测试，即使未安装。

    --noerc

    跳过漫游客户端测试，即使已安装它

    -h, -?, --help

    显示此使用声明
